Tutoriel - Les schémas d'éclairage.
Décrire un éclairage de studio.

Les sources de lumière dans un studio photo peuvent être déplacées et réglées librement. Cette souplesse est bien sûr une source de créativité très intéressante. L'inconvénient est qu'il n'est pas toujours facile de retrouver une disposition qui a pourtant donné de bons résultats lors d'une séance précédente. Il peut donc être utile de noter dispositions des sources et réglages sur un schéma d'éclairage, afin de ne pas être obligé de les retrouver par tâtonnements à chaque fois.

Pensez aussi à tester notre outil pour dessiner des schémas d'éclairage (Lighting Setup Editor). Cliquez sur le menu "LSE" en haut de l'écran.

Le schéma d'éclairage.

On a pris l'habitude de dessiner le studio vu par dessus et de positionner sur le dessin tout ce qui doit être placé précisément : les différentes sources de lumière, le sujet, l'appareil photo, etc.

La surface blanche représente le fond. C'est en général un rouleau de papier ou du tissu que l'on déroule sur la longueur voulue. Pour les photos plein pied, on déroule suffisamment pour créer un sol sur lequel le sujet vient se placer (voir dessin ci-contre).

Les autres symboles sont facilement reconnaissables : la personne photographiée, l'appareil photo (en bas) et une source de lumière genre flash de studio.

Plusieurs logiciels permettent de créer facilement et rapidement ces schémas d'éclairage. Les symboles utilisés sont très ressemblants d'un logiciel à l'autre. Ici nous avons utilisé EL Skyport de Elinchrom qui permet de mémoriser les schémas et de configurer à distance les flashs.

Les modeleurs.

On appelle "modeleur" un accessoire qui se monte sur le flash et qui sert à modifier la lumière : parapluie, boîte à lumière, nid d'abeille, etc. En plus de la position des sources, il est important de faire figurer sur le schéma quels accessoires sont utilisés pour moduler la lumière (réflecteur, parapluie, etc). La représentation de ces accessoires est très réaliste et permet de les reconnaître facilement.

Réflecteur standard

Réflecteur large, genre bol beauté

Réflecteur étroit ou
concentrateur (snoot)

Boîte à lumière carrée

Boîte à lumière octogonale
en général de grandes dimensions

Parapluie translucide

Parapluie blanc

Parapluie argenté

Parapluie doré

Les emplacements.

Classiquement, on indique l'emplacement des différentes sources, à droite ou à gauche par rapport à l'appareil photo, et l'inclinaison par rapport au sujet. Exemple : à 45° à droite de l'appareil. Il convient aussi de préciser la hauteur : "au niveau des yeux", "1 mètre au dessus du sujet", etc.

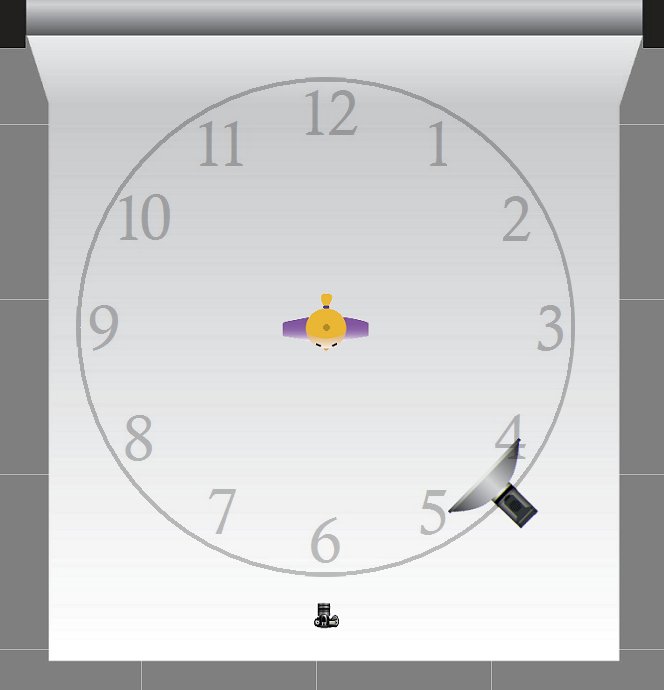

Une autre solution consiste à imaginer une horloge centrée sur le sujet ; Le chiffre 6 correspond à l'appareil photo et le 12 est derrière le sujet. Sur l'exemple ci-dessous une source est placé à 4h30. Il restera à préciser sa hauteur.
