LSE: Lighting Setup Editor (dessin de schémas d'éclairage).

Un outil pour dessiner rapidement des schémas d'éclairage. Positionnez simplement les composants sur le plan de travail et générez le résultat sous forme d'une image ou JPG. Les composants disponibles sont des boîtes à lumière de plusieurs dimensions, des réflecteurs, des parapluies blancs, argentés, dorés, etc.

L'outil n'existe que en version anglaise, mais nous pensons bien que des termes comme "Softbox" ou "umbrella" ne poseront pas de problème aux photographes habitués au studio.

LSE - Lighting Setup Editor par Alain Pré est diffusé sous licence Creative Common CC BY-NC-ND 4.0

Mode d'emploi rapide.

Glisser les composants depuis la boite à outil vers le plan du studio. Chaque composant comprend une image et un texte.
Les composants sont les différentes sources d'éclairage avec leur modeleur : boîtes à lumière, réflecteurs, parapluies, etc. mais aussi des accessoires tels qu'une machine à fumée, un ventilateur, etc. N'oubliez pas de positionner aussi le modèle et l'appareil photo.

Une fois en place, les composants peuvent être déplacés avec la souris.

Un double clic sur l'image ou le texte d'un composant donne accès à la modification de ses caractéristiques, ainsi qu'à différents propriétés du texte (alignement,, couleur..)

Un composant peut être tourné en cliquant dessus avec la touche CTRL enfoncée. Chaque clic fait tourner le composant de 10° dans le sens horaire.
En maintenant les touches CTRL et SHIFT enfoncées pendant le clic, le composant tourne dans le sens anti-horaire.

Pour supprimer un composant, faire un double clic et utiliser le bouton "Delete".

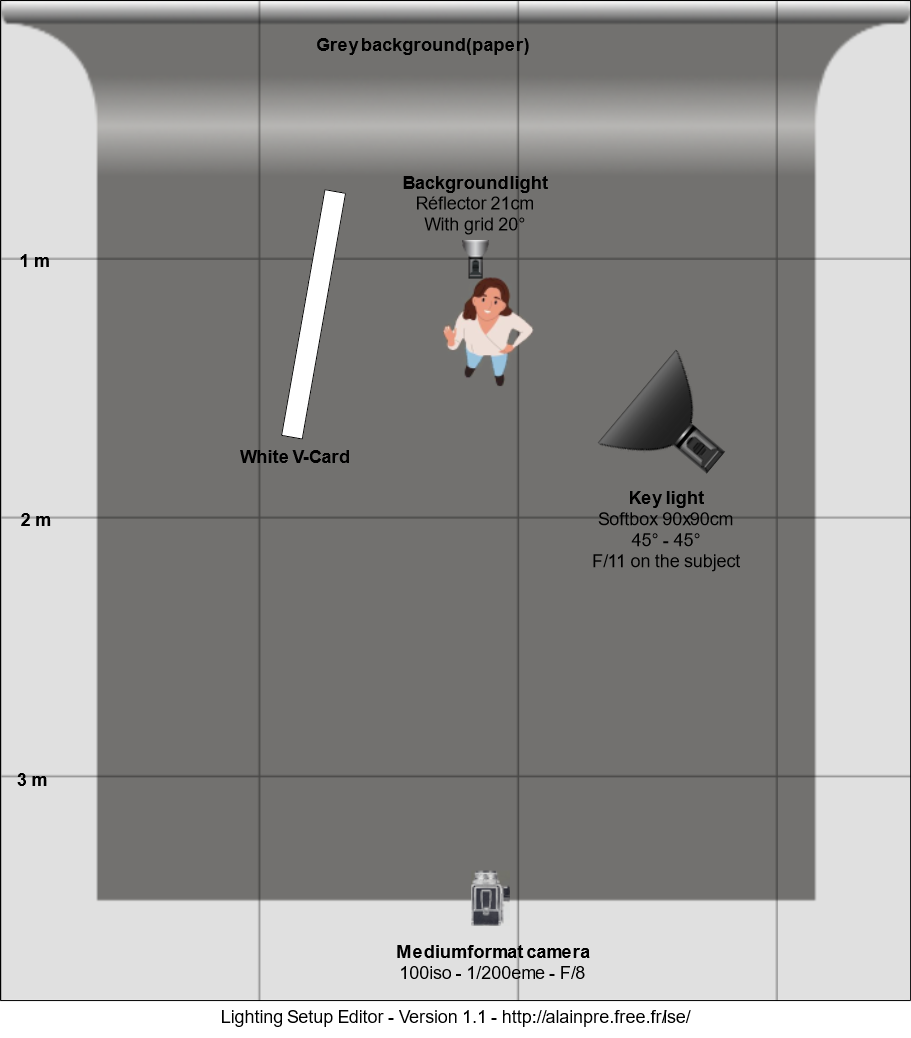

Exemples de schémas obtenus avec LSE.
